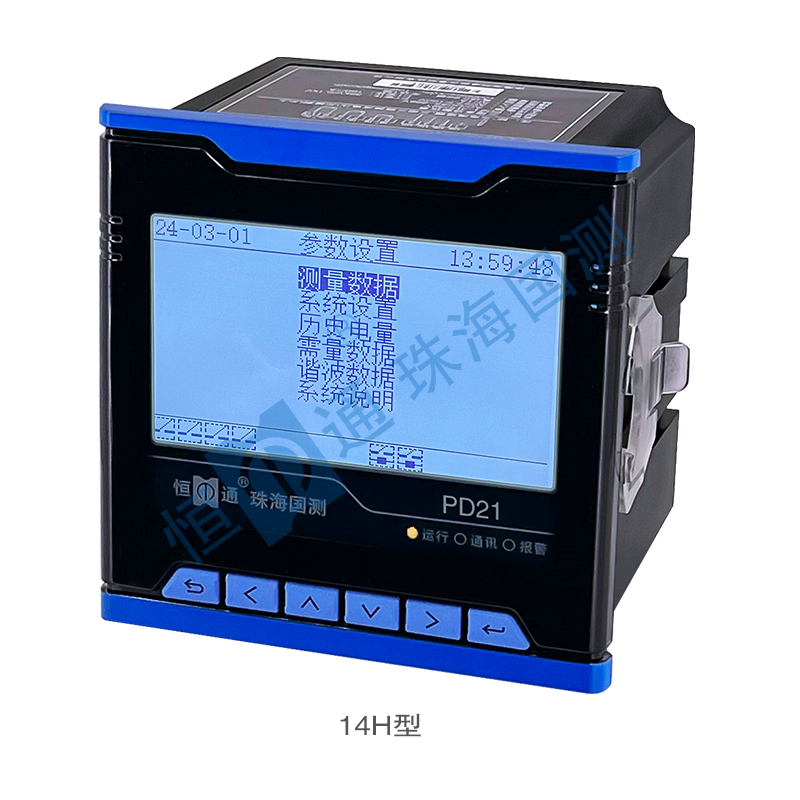

PD21 H系列安装式数显多功能表

产品型号：

PD21 14H型

产品介绍：

安装式数显多功能表具有高精度的电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、多费率电能计量、需量等功能，并配置有输入输出接口可用于现场设备状态的监测与控制，还集成了RS485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据。安装式数显多功能表有着极高的性价比，可直接取代常规电力变送器、测量仪表、电能计量表及相关的辅助单元。

功能特点

技术指标和型号

安装和接线

产品符合标准

功能特点

高分辨率的点阵液晶，中文菜单设计显示，本地数据查询；
高精度实时测量三相电压、电流、功率、功率因数、频率、零序电压、零序电流、电压电流不平衡度、电压相角、电压电流平均值等电参量；
分时电能计量、分时电能定时抄表；
可测量三相电流电压谐波畸变率，2-31次谐波含有率、2-62次谐波含有率；
计量基波、谐波总电能；
测量正反向有功、无功最大需量数据；
复费率分时计量正反向有功、组合无功电能、四象限电能；
提供多回路控制节点，可用于报警、跳闸等控制（选配）；
支持RS-485通讯，Modbus-RTU协议（默认）、Modbus-TCP协议（选配）、DL/T 645-2007协议；
支持多路4～20mA模拟量变送输出（选配）；
支持多路开关量输入（DI）多路继电器输出（DO）（选配）；
脉冲输出（有功脉冲、无功脉冲、秒脉冲软件可选）；
电量支持当前月、上月、上上月数据可查询；
支持32条SOE变位记录；
支持32条事件记录（事件使能可设：过流，过压，欠压，缺相，不平衡，零序过流，零序过压等事件）;
支持当前、上月、上上月最大需量及最大需量发生时间查询功能。
支持上电、下电记录功能。
电流电压变比可编程设置；
安装方便，接线简单，工程量小；

技术指标

测量精度	有功电能：0.5S级、1级、0.2S级
测量精度	无功电能：1级、2级
输入参数	接线方式：单相、三相三线、三相四线
	额定电压：AC 57.7V、AC100V、AC220V、AC380V（可根据要求定制）
	额定电流：AC1A、AC5A
	过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
	频率范围：50Hz士5%，60Hz士5%
工作电源	AC/DC 85V~265V，功耗：<5VA
安全	绝缘电阻：>100MΩ
安全	交流耐压：AC 2kV
环境	正常工作温度：-25℃～+55℃
	极限工作温度：-40℃～+70℃
	存储和运输温度：-40℃～+70℃
	存储和工作湿度：≤85%，无腐蚀性气体场所
	大气压力：80Kpa～110Kpa
	海拔: ≤5000m
功能模块	通讯接口：RS-485通讯，DL/T 645-2007协议，Modbus-RTU协议（默认），Modbus-TCP协议（选配），波特率1200~19200bps，默认2400bps，无效验
	开关量输入：支持多路干节点输入、无源接点输入、内置电源光耦隔离
	开关量输出：支持多路继电器输出，容量：AC 250V/5A，DC 30V/5A
	变送输出：支持多路模拟量输出：4~20 mA(默认)、0~20mA、0~5V、0~10V
机械参数	面框尺寸(mm)：144×144；
机械参数	开孔尺寸(mm)：138×138；

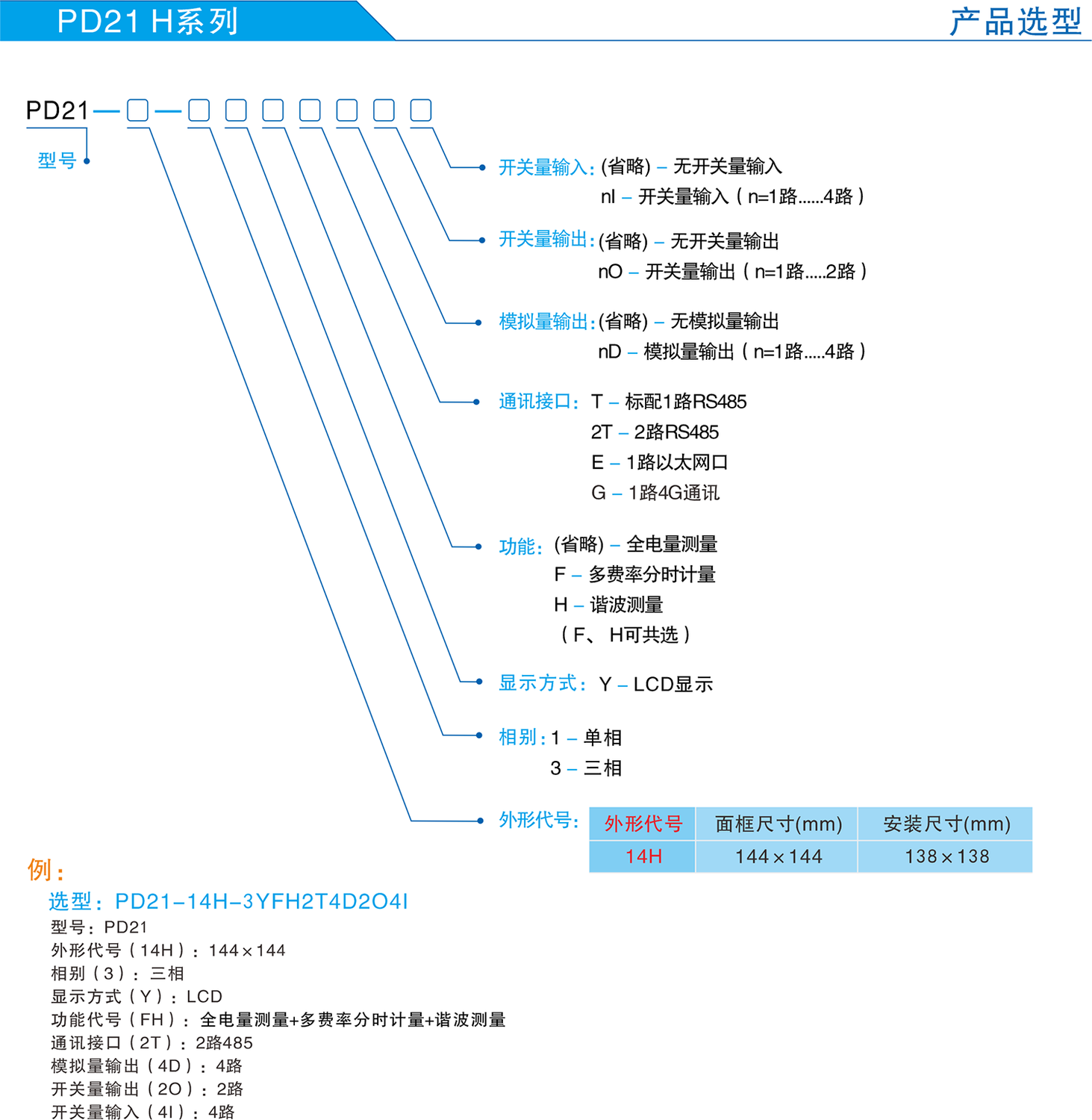

PD21 H系列选型表.png

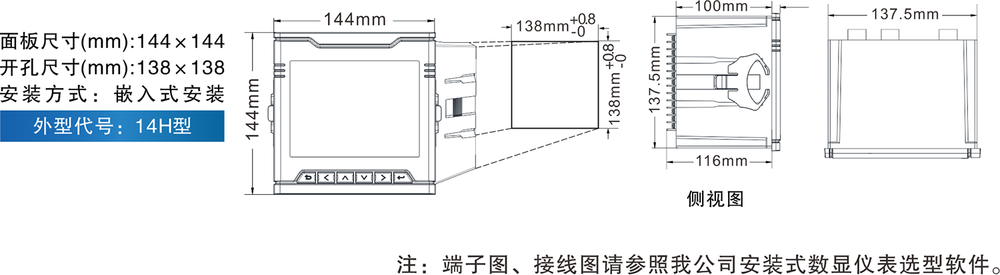

产品外形尺寸图

PD21 H系列产品外形尺寸图.png

产品标准

GB/T 17215.321《交流电测量设备特殊要求第21部分静止式有功电能表（1级和2级）》
GB/T 17215.322《交流电测量设备特殊要求第22部分静止式有功电能表（0.2S级和0.5S级）》
GB/T 17215.323《交流电测量设备特殊要求第23部分：2级和3级静止式无功电能表》
GB/T 22264.1《安装式数字显示电测量仪表第1部分：定义和通用要求》
GB/T 22264.2《安装式数字显示电测量仪表第2部分：电流表和电压表的特殊要求》
GB/T 22264.3《安装式数字显示电测量仪表第3部分：功率表和无功功率表的特殊要求》
GB/T 22264.7《安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求》
GB/T 22264.8《安装式数字显示电测量仪表第8部分：推荐的试验方法》
