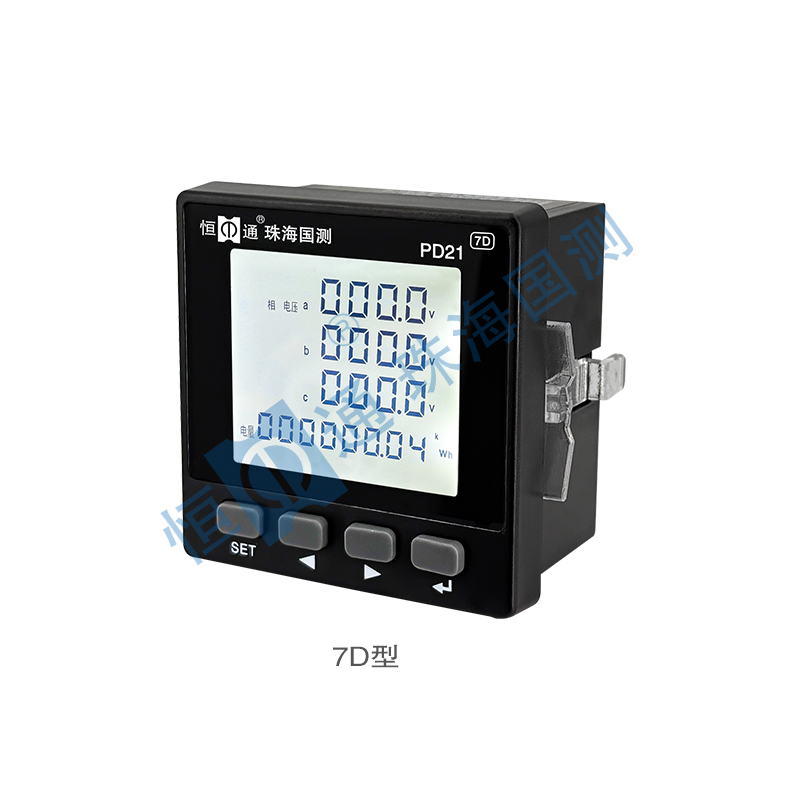

PD21 D系列 安装式数显多功能表

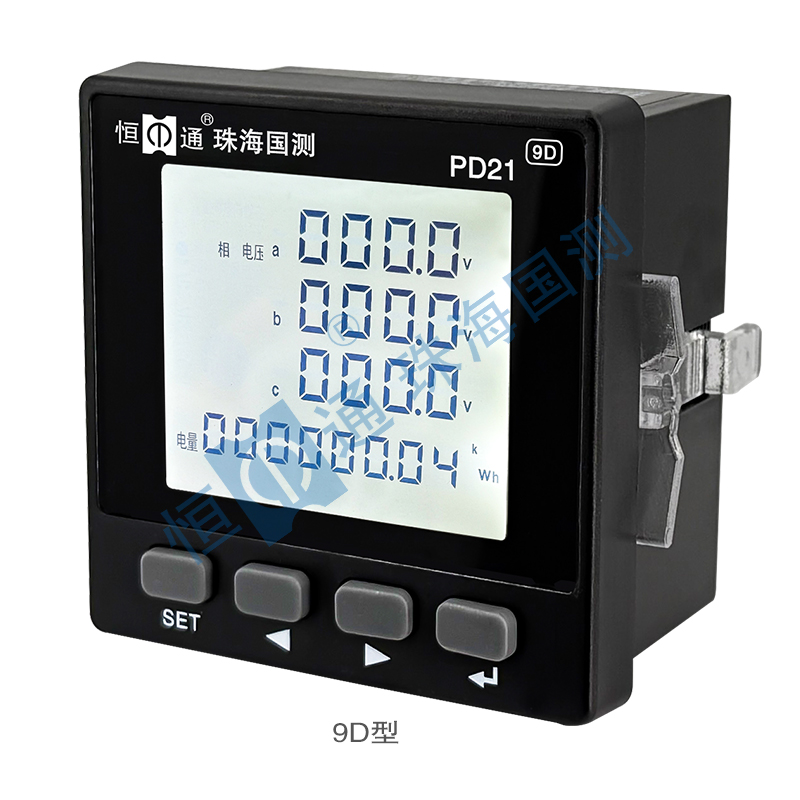

产品型号： PD21 9D型
产品介绍： 该表具有高精度的电力参数实时测 量、谐波测量、正反向有功/无功电能计量、 集成了 RS485通讯接口，可与各种智能配电系统和能量管理系 统集成，共享丰富的监测数据。        安装式数显多功能表有着极高的性价比，可直接取 代常规电力变送器、测量仪表、电能计量表及相关的辅 助单元。可广泛用于各行业的配电管理、自动和智能化 的监控系统中。
功能特点
技术指标和型号
安装和接线
产品符合标准
功能特点

  • 提供LCD显示，本地数据查询；

  • 高精度实时测量三相电压、电流、功率、功率因数、频率、电压电流不平衡度、电压相角、电压 电流平均值等电参量；

  • 测量三相电压电流2-31次谐波畸变率（选配）；

  • 2-31次谐波分量（选配）；

  • 测量正反向有功、无功电能数据；

  • 支持RS-485通讯，Modbus-RTU（默认）、DL/T 645-2007双协议；

  • 脉冲输出（有功脉冲、无功脉冲可选）；

  • 电流电压变比可编程设置；

  • 安装方便，接线简单，工程量小；



    技术指标


测量精度有功电能：0.5S级 、1级
无功电能：1级、2级
输入参数接线方式：单相、三相三线、三相四线

额定电压：AC 57.7V、AC100V、AC220V

额定电流：AC1A、AC5A

过负载：电压：1.2倍(持续)，2倍/1秒(瞬时)

              电流：1.2倍(持续)，10倍/5秒(瞬时)

频率范围：50Hz士5%，60Hz士5%
工作电源工作范围：AC/DC 85V~265V
功耗：<5VA
环境正常工作温度：-25℃～+55℃
极限工作温度：-40℃～+70℃
存储和运输温度：-40℃～+70℃
存储和工作湿度：≤85%，无腐蚀性气体场所
大气压力：80Kpa～110Kpa
海拔: ≤5000m
安全绝缘电阻：>100MΩ
交流耐压：AC 2kV
功能模块

通讯接口：RS-485通讯，DL/T 645-2007协议，Modbus-RTU协议（默认），波特率1200~19200bps，默认9600bps，无效验

机械参数面框尺寸(mm)：96×96；
开孔尺寸(mm)：91×91；

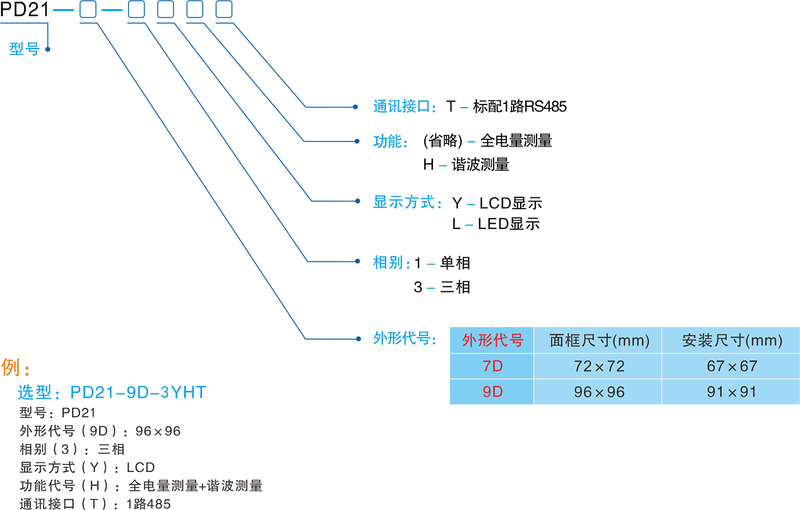

产品选型



PD21 D系列选型表.png

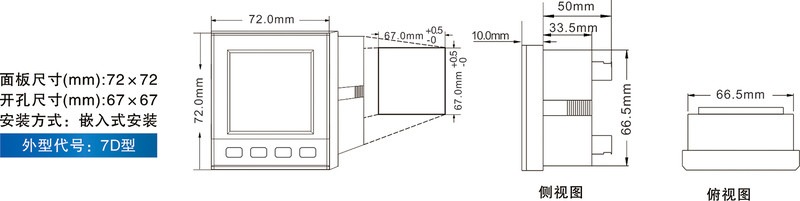

产品外形尺寸图




  产品标准

  • GB/T 17215.321《交流电测量设备 特殊要求 第21部分静止式有功电能表（1级和2级）》

  • GB/T 17215.322《交流电测量设备 特殊要求 第22部分静止式有功电能表（0.2S级和0.5S级）》

  • GB/T 17215.323《交流电测量设备特殊要求第23部分：2级和3级静止式无功电能表》

  • GB/T 22264.1《安装式数字显示电测量仪表 第1部分：定义和通用要求》

  • GB/T 22264.2《安装式数字显示电测量仪表 第2部分：电流表和电压表的特殊要求》

  • GB/T 22264.3《安装式数字显示电测量仪表 第3部分：功率表和无功功率表的特殊要求》

  • GB/T 22264.7《安装式数字显示电测量仪表 第7部分：多功能仪表的特殊要求》

  • GB/T 22264.8《安装式数字显示电测量仪表 第8部分：推荐的试验方法》
