PZ21系列安装式数显电压表


产品型号： PZ21系列
产品介绍： PZ21型安装式数显交流电压表具有高精度的电压实时测量， 并配置有输入输出接口可用于现场设备状态的监测与控制，还集成了RS485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据。可广泛用于各行业的配电管理、自动化和智能化的监控系统中。
功能特点

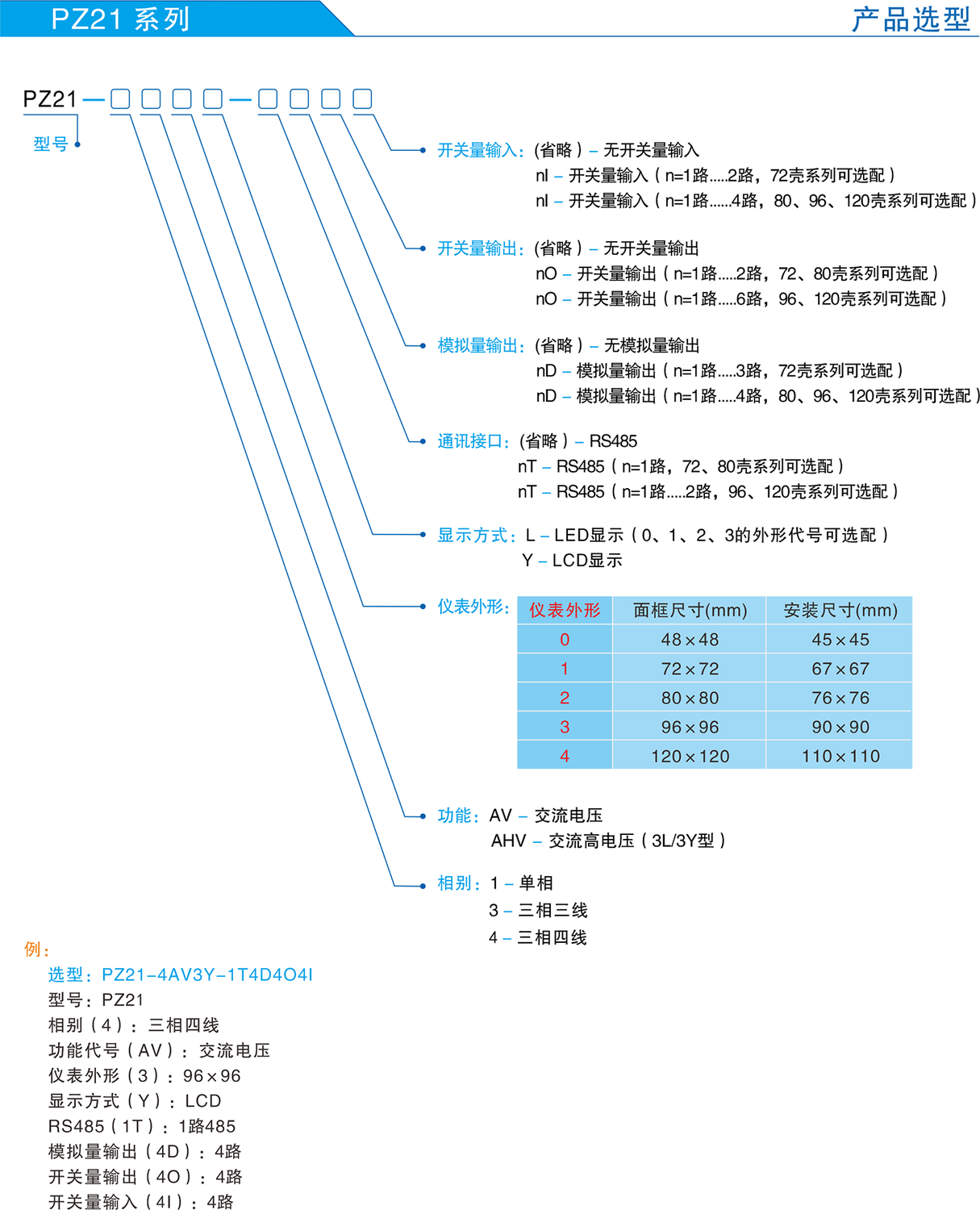

技术指标和型号
安装和接线
产品符合标准
功能特点

  • 高精度测量单、三相电压；

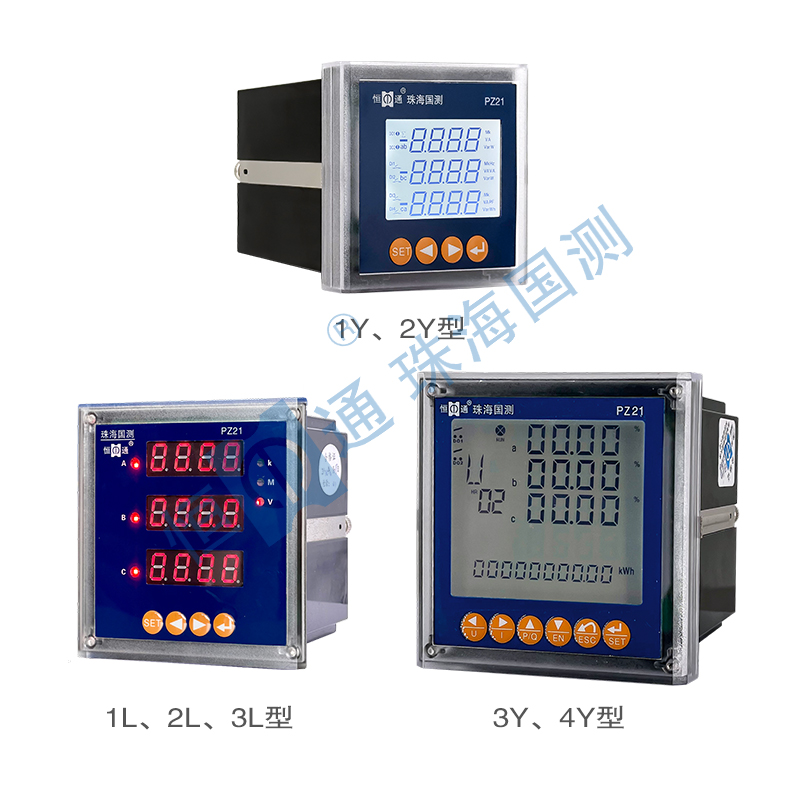

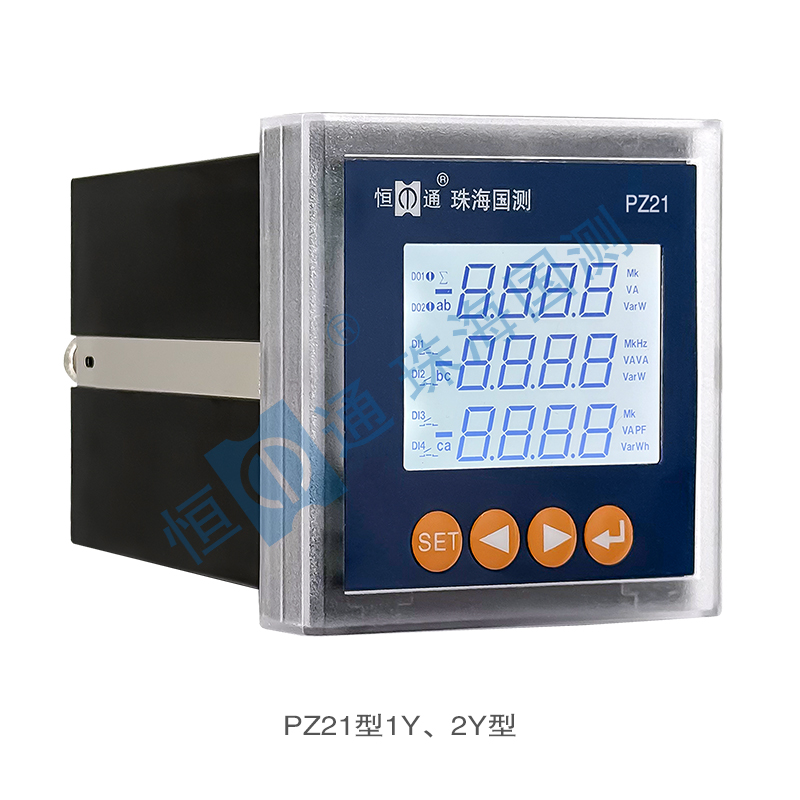

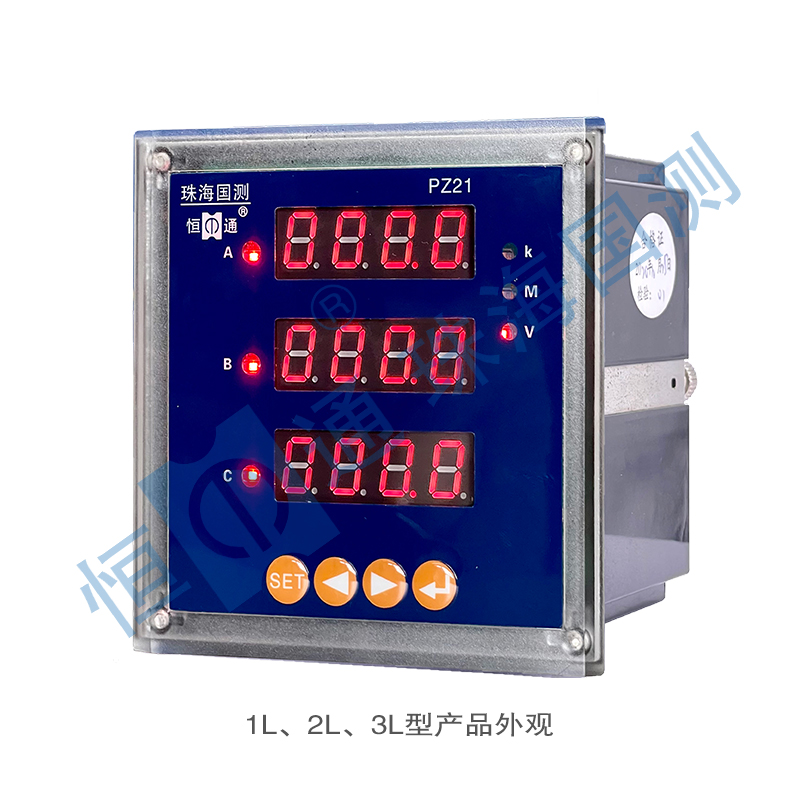

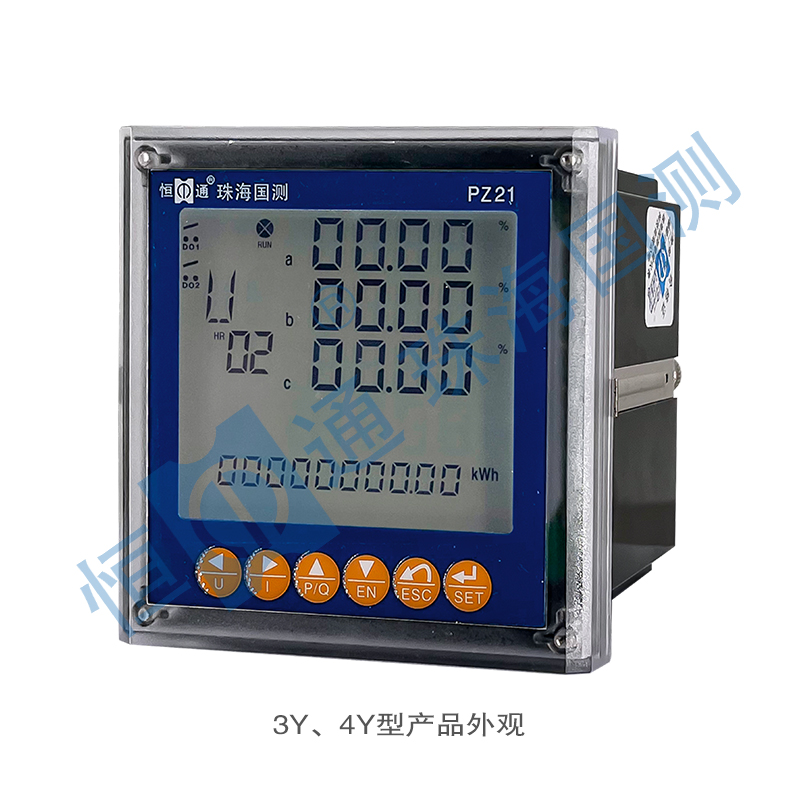

  • 提供液晶、数码管显示，本地数据查询；

  • 电流变比可编程设置；

  • 持RS485通讯，Modbus-RTU协议（默认）；

  • 支持开关量输入，开关量输出，模拟量变送输出。


   技术指标
测量精度
0.5级、0.2级
输入参数接线方式：三相三线、三相四线
频率范围：50Hz士5%，60Hz士5%
额定电压：AC 57.7V、AC100V、AC220V、AC380V（可根据要求定制）
过负载：1.2倍(持续)，10倍/5秒(瞬时)
工作电源AC/DC 85V~265V，功耗：<5VA
安全绝缘电阻：>100MΩ
交流耐压：AC 2kV
环境正常工作温度：-25℃～+55℃
极限工作温度：-30℃～+70℃
存储温度：-40℃～+70℃
相对湿度：5%~95%（无冷凝）
大气压力：70Kpa～106Kpa
海拔高度: ≤4000m（特制除外）
功能模块

通讯接口：RS-485通讯，Modbus-RTU协议（默认），波特率1200~19200bps，默认2400bps，无效验

开关量输入：支持多路干节点输入、无源接点输入、内置电源光耦隔离

开关量输出：支持多路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出：支持多路模拟量输出：4~20mA(默认)、0~20mA、0~5V、0~10V

机械参数面框尺寸(mm)：48×48、72×72、80×80、96×96、120×120；
开孔尺寸(mm)：45×45、67×67、76×76、90×90、91×91、110×110；

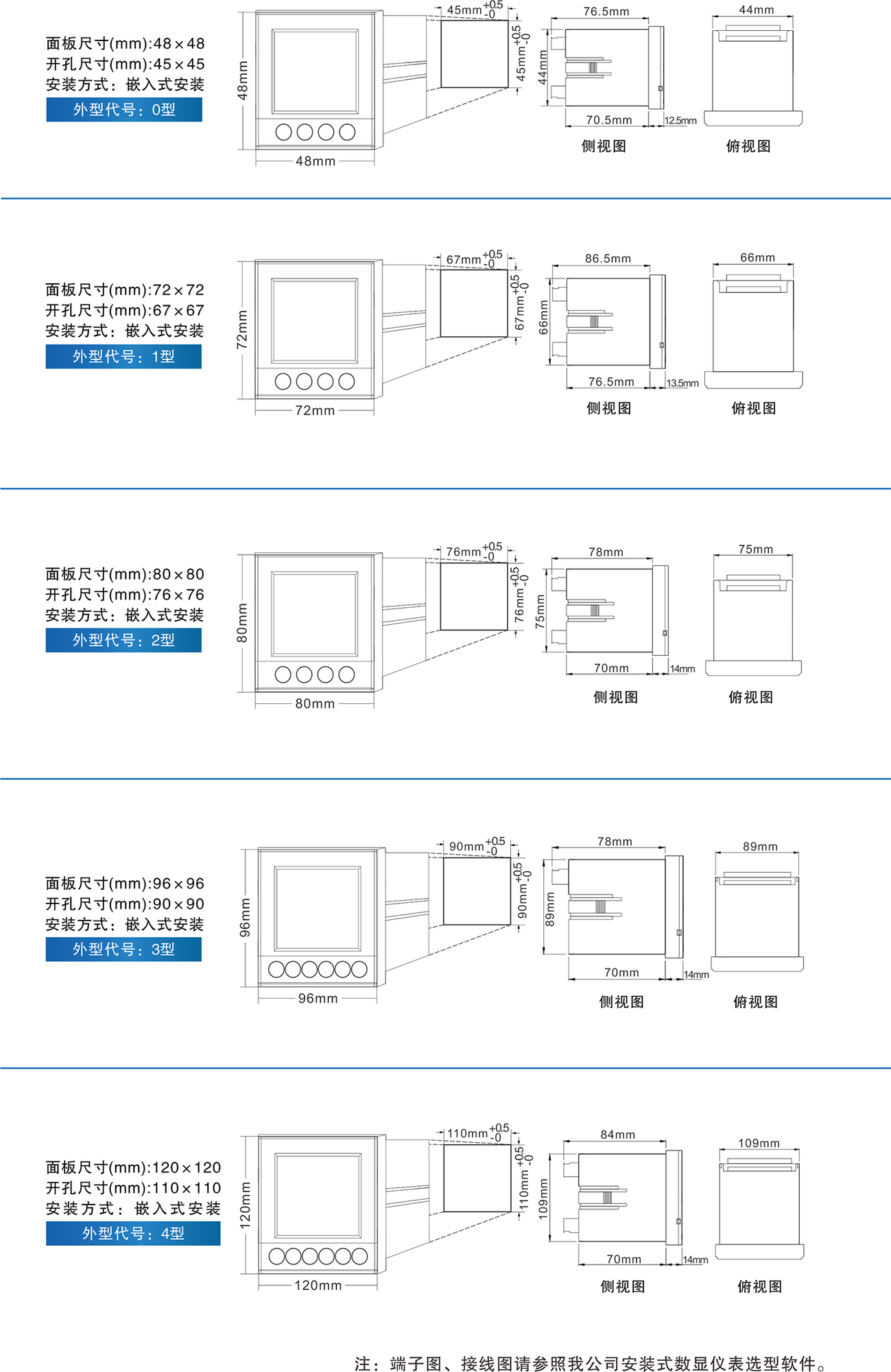

   产品外形尺寸图









  产品符合标准

GB/T 22264.1《安装式数字显示电测量仪表 第1部分：定义和通用要求》

GB/T 22264.2《安装式数字显示电测量仪表 第2部分：电流表和电压表的特殊要求》

GB/T 22264.8《安装式数字显示电测量仪表 第8部分：推荐的试验方法》
