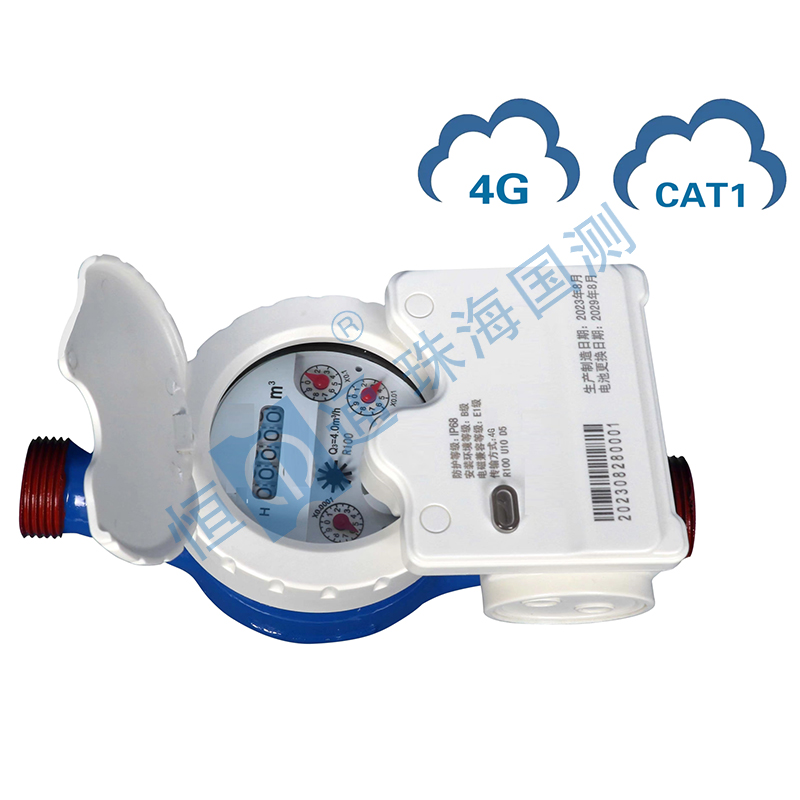

智能远传无磁水表（4G/CAT1无线通讯）

智能远传无磁水表（4G/CAT1无线通讯）


产品型号： LXSG-15~25
产品介绍： 无线远传无磁水表是我司自行研制的一款便于远程抄表及控制的远传水表（阀控选配）。采用我司无磁水表（旋翼式）为计量基础，通过4G或CAT1窄带蜂窝物联网进行物联，实现对水表使用水量的自动抄收，有效地避免了管理部门上门抄表，可选配阀控功能，使得远程抄表变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产效益，特别适用于布线困难地广人稀的环境安装。
功能特点
技术指标和型号
安装和接线
产品符合标准
   核心功能

  • 主动上报：按设定周期，自动离散后（防无线碰撞机制）主动上报表计读数。

  • 阀控功能：水表具有远程开关阀功能。

  • 自动校时：每次上传数据时，使用网络时间自动校时，精准无误差。

  • 预警系统：电池欠压，光电异常、阀门异常等。

  • 水价：水价可据用户类别及用量设置不同基准价。

  • 每台水表通过中国电信/联通/移动4G物联网通讯方式或中国移动CAT1方式，与云平台进行数据交互，完成数据上传、查询、设置、阀控等功能。

  • 可通过物联网云平台远程自由设置每天的抄表数据上传时间点、上传次数，水表将根据云台设定，主动上报数据，未执行命令时水表处于休眠状态。

  • 付费与结算：水表结算方式可设置为月结算、季度结算、年结算。

   功能特点

  • 超长寿命组合电池：标准ER26500+HPC1520脉冲复合电池电容组合供电保证6年使用无须更换。

  • 内置/外置天线：根据表具口径不同或安装位置不同均可选用内置或外置天线，信号稳定可靠，实现全覆盖，无盲区。

  • 上传频率灵活设置：数据上传周期可设置，满足不同用户管理需要。

  • 防护等级IP68：防护等级IP68，适应各种复杂环境。

  • 机电分离结构设计：拆下铅封，拆下两颗螺丝电子部分与基表可完全分离，无需更换电池，机电分离更方便。

  • 通讯方式：采用4G方式通讯，可分别兼容移动/电信/联通三家运营商，订货时请说明。




   型号功能对照表
型号选型
口径功能代码功能
LXSG-15~25

DN15、DN20、

DN25

WC(4G/CAT1)电子远传水表(无磁冷水表、4G/CAT1无线通讯)
RWC(4G/CAT1)电子远传水表(无磁热水表、4G/CAT1无线通讯)
WCC(4G/CAT1)电子远传水表(无磁冷水表、带阀控、4G/CAT1无线通讯)
RWCC(4G/CAT1)电子远传水表(无磁热水表、带阀控、4G/CAT1无线通讯)
例：LXSG-15 WCC(4G/CAT1) 表示 DN15口径 ，无磁冷水表、带阀控、4G/CAT1无线通讯。

       LXSG-15 RWCC(4G/CAT1) 表示 DN15口径 ，无磁热水表、带阀控、4G/CAT1无线通讯。


   技术参数
公称口径DN(mm)15
2025
过载流量Q4(m³/h)3.12557.875
常用流量Q3(m³/h)2.546.3
R=Q3/Q180、100、125、160（可选）
量程比Q2/Q1=1.6     Q4/Q3=1.25
计量单位立方米(m³)或升(L)
环境温度-30℃～50 ℃
环境相对湿度≤95%
环境湿度(0-95)%RH
温度等级冷水T30   热水T90
环境等级B级
电磁环境等级E1级
准确度等级2级
水压≤1.0Mpa
水质自来水、直饮水、生活热水
工作电源DC 12V
通讯方式4G/CAT1
显示方式字轮组显示


   安装尺寸

公称口径

DN

(mm)

长宽高接管螺纹
LWHD
mm 公差：士 1
15165100119R1/2
20195100119R3/4
25225100119R1

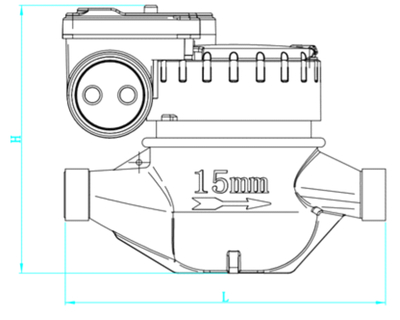

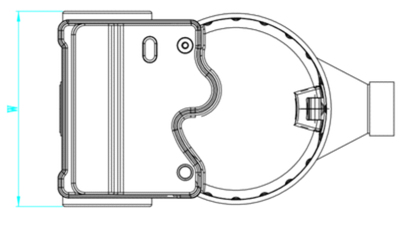

水表外形尺寸图





   产品符合标准

GB/T 778-2018《饮用冷水水表和热水水表》

CJ/T 224-2012《电子远传水表》

CJ/T 188-2018《户用计量仪表数据传输技术条件》

CJ 266-2008《饮用水冷水水表安全规则》

JJG 162-2019《饮用冷水水表检定规程》

JJG 686-2015《热水水表检定规程》

T/CMA SB 041-2019《水表用电控阀》

CMA/WM 778-2010《小口径饮用水水表表壳技术规范》

GB/T 25920-2010 《饮用冷水水表塑料表壳及承压件技术规范》
