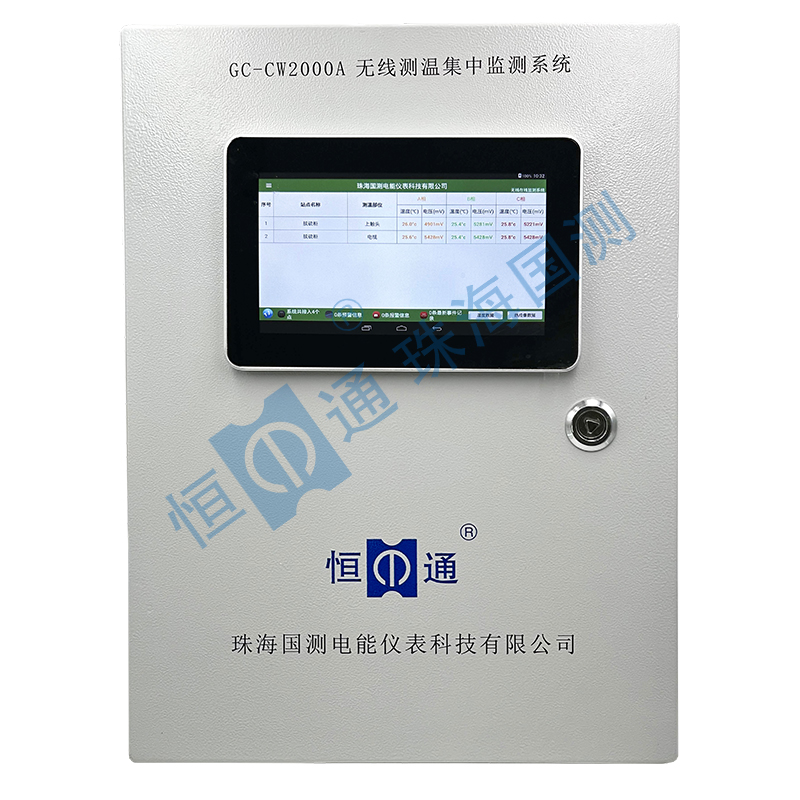

GC-CW2000A 触摸屏测温主机


产品型号 GC-CW2000A
功能特点
技术指标和型号
安装和接线
产品符合标准
产品介绍

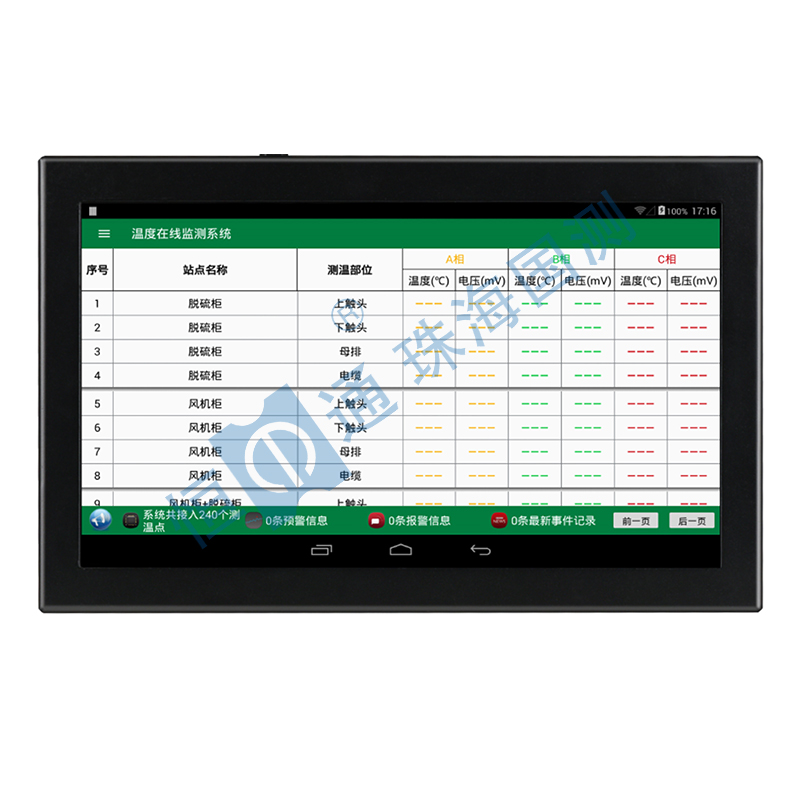

GC-CW2000A触摸屏测温主机是为解决传统测温主机数据分析瓶颈的问题,利用大数据边缘节点技术研发的一款集汇集、分析、控制为一体的工业测温型设备,常用于高、中、低压电力系统(110kV,6~35kV和0.4kV)和对温度有较高要求电气接点设备的智能化装置中,其主要功能包含温度实时监测、温度历史曲线,温度预告警事件、智能分析,以数据图形可视化的方式为客户直观的呈现,设备带有继电器输出及开关量控制,可实现设备与设备间的联动,为进一步实现设备智能化、自愈性奠定基础。为设备长期运行提供良好的环境保驾护航。



技术指标
功能参数技术指标

无线参数

无线频率433MHz
传感器数量≤240只

通讯参数

通讯方式RS485、以太网、光纤,RS485
通讯距离≤1200m(不加中继)
主机组网数量≤128台
通讯规约Modbus规约
波特率1200/2400/4800/9600 bps可选

报警默

参数

温度报警值上限值:+90℃,下限值:-20℃
温度告警值上限值:+60℃,下限值:-10℃
预警电压值2700mV
告警电压值2500mV
上网功能

4G功能(选配) WIFI(选配)以太网口(标配)

数据接口2个USB接口、1个安卓数据线接口
继电器输出

2两路继电器输出(为外接输出功

能盒、装置本身端口不带输出功能)选配

继电器干接点参数AC220V/5A(无源常开)
工作电压ADC9-30V
整机功耗≤5VA
工作温度-10℃~+70℃
工作湿度≤90%RH,不结露,无腐蚀
海拔≤2500米
绝缘电阻≥100MΩ(温度在10~30℃,相对湿度小于80%)
安装方式壁挂式安装、嵌入式



◆ 安装便捷         ◆ 数据可视化           ◆ 通信方式多样性

◆ 历史存储         ◆ 边缘节点处理        ◆ 人性化设计



外形尺寸图

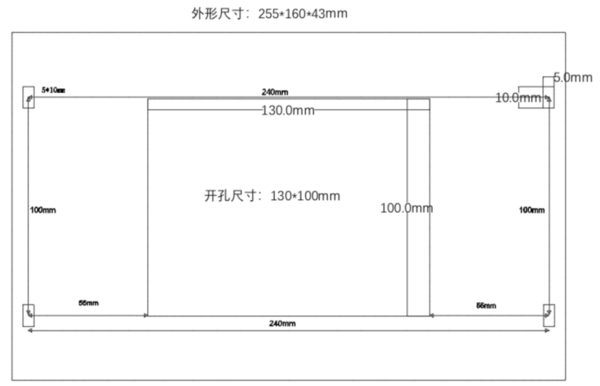

10寸外形尺寸:255mm×160mm×13mm

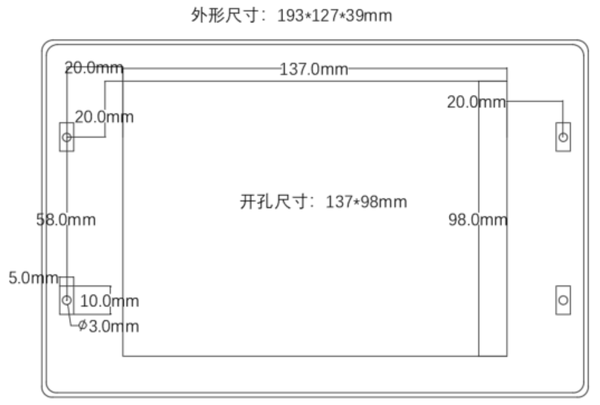

7寸外形尺寸:193mm×127mm×39mm

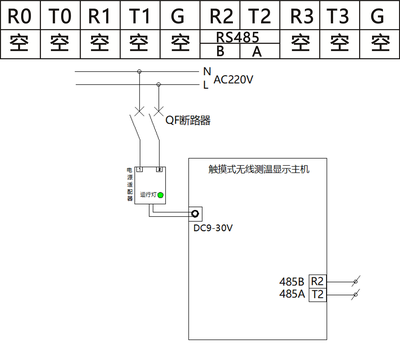

端子接线图
