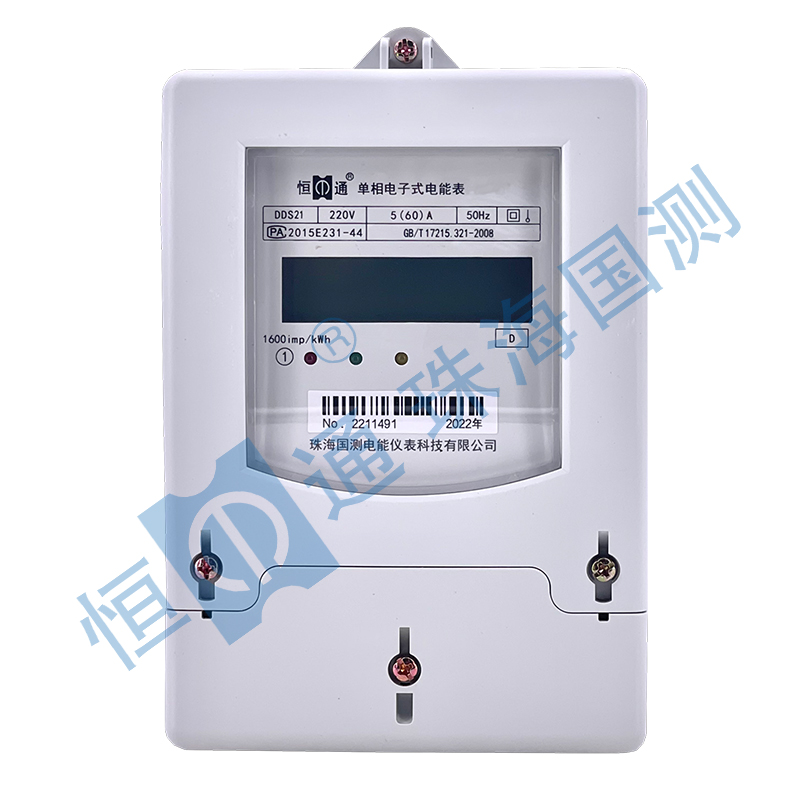

DDS21 D型单相电子式电能表

DDS21 D型单相电子式电能表


产品型号： DDS21 D
产品介绍： DDS21 D型单相电子式电能表是用于计量额定频率为50Hz的单相有功电能。采用先进的电能计量专用芯片、数字釆样处理技术及SMT制造技术进行数据的采集，处理及保存。具有结构简单、精度高、可靠性高、寿命长等特点
功能特点
技术指标和型号
安装和接线
产品符合标准
   功能特点


计量功能

有功电能计量，反向有功计入正向有功。

显示/指示功能

a.显示当前电能；

b.脉冲指示灯指示。

输出功能

测试脉冲信号输出。

通讯功能

可通过RS485对电能进行编程或数据抄收。

控制功能（可选）

远程控制电能表跳合闸。

实时监测功能

可抄读电表、表号、电压、电流、有功功率、功率因数等数据。



   技术指标
技术参数计量范围：0～999999.9kWh
频率：50Hz
显示：LCD
通讯波特率：1200～9600(默认2400bps   偶校验)
通讯规约：DL/T645-2007《多功能电能表通信协议》、DL/T645-1997《多功能电能表通信规约》
电气参数正常工作电压：0.9Un～1.1Un
扩展工作电压：0.8Un～1.15Un
电压回路功率消耗：≤2W和10VA
气候条件正常工作温度：-25℃～+55℃
极限工作温度：-40℃～+70℃
相对湿度≤95%
机械参数外形尺寸：173.89mm×116mm×69.15mm(带挂钩)
安装尺寸：133.5mm×90mm



   型号规格对照表
型号规格准确度等级额定电压标定电流
DDS21 D直入式1、2220V5(60)A
10(40)A
10(60)A
20(80)A
互感式1、2220V1.5(6)A

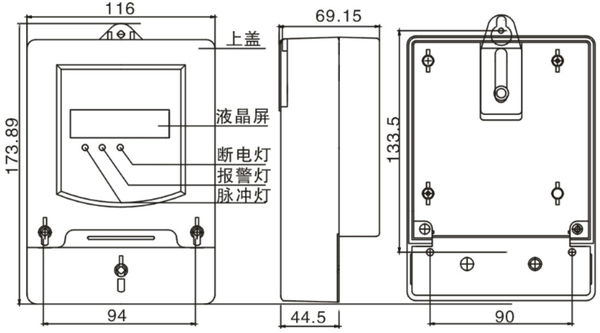

   安装尺寸图





  功能端子接线图

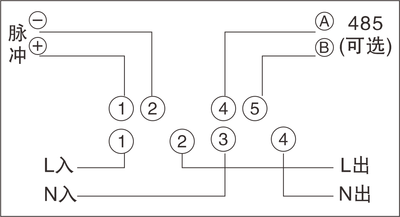

电源端子接线图（直入式）

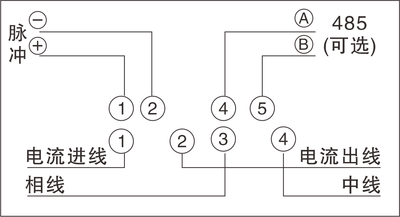

电源端子接线图（互感式）


  产品符合标准


GB/T 17215.321《交流电测量设备特殊要求 第21部分：静止式有功电能表(1级和2级)》
