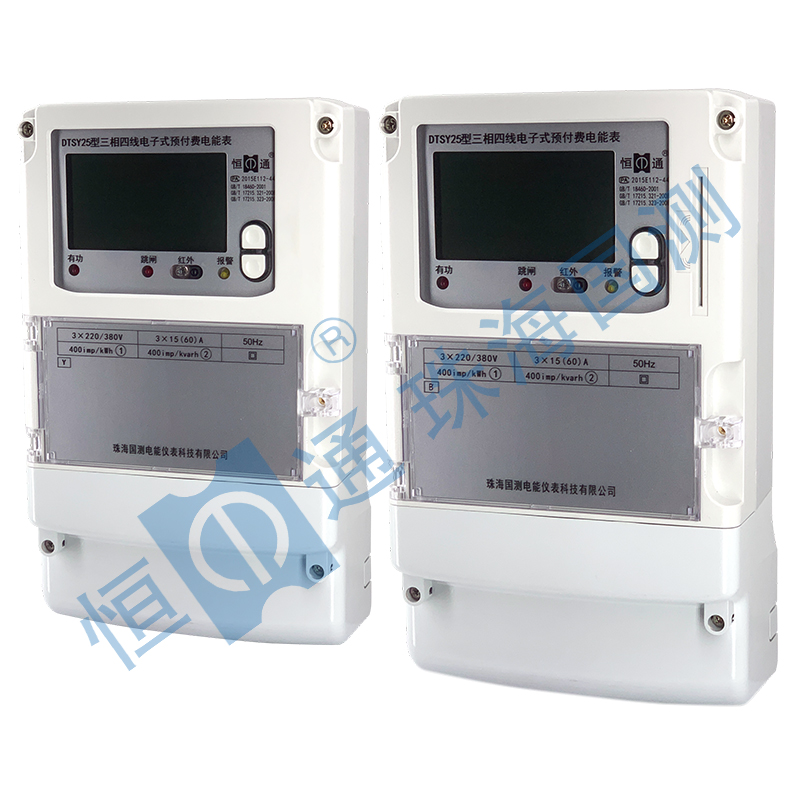

DTSY25/DSSY25 B/D/J/Y系列三相电子预付费电能表

DTSY25/DSSY25 B/D/J/Y系列三相电子预付费电能表


产品型号 DTSY25/DSSY25 B/D/J/Y系列
产品介绍 DTSY25/DSSY25 B系列/D系列/Y系列三相电子式预付费电能表是我公司精心设计和制造的新一代智能电能计量产品。该产品采用先进的微电子技术进行数据釆集、处理及保存可以实现集售电,集抄和管理于一体的预付费方式;IC卡釆用可靠性很高的射频卡和存储卡,卡口具有防攻击性,保证数据不丢失。
功能特点
技术指标和型号
安装和接线
产品符合标准
   功能特点


预付费

采用先付费后用电,用户提前购买一定数量的电量,才能使用电力。当电量使用完毕时,电表默认自动切断电源,防止电费欠费。

后付费

为保证重点用户的供电,电能表可设置保电模式下运行。设置保电后电能表欠费也不会自动切断电源,用户可以在用电后再付费。

报警

当电能表内剩余电量(或剩余金额)低于系统所设置的剩余电量(或剩余金额)报警门限时,电能表发出声光报警,并输出一路报警控制信号,提醒用户购电。

负荷控制

负荷控制为D型表特有功能,当用电负荷超过电能表购电时系统设置的限制负荷时,电能表跳闸,此时,需要用户将IC卡插入电能表,电能表会重新合闸供电。

防电量(或金额)囤积功能

数据返写功能

参数设置

声光报警阈值、负荷阈值、协议透支电量(或透支金额)、囤积电量(或囤积金额)等参数可在售电软件中设置和修改,并随时通过用户购电卡修改表中的参数。

辩伪

使用非指定介质时,电表不予接受并记录。

背光的唤醒方式(选配)

数据保护

数据保护采用全固态集成电路技术,无需使用电池,断电后数据可保存10年以上。

通讯功能

485通讯接口或红外通讯接口。



   技术指标
技术参数
计量范围:0~999999.99kWh
显示:LCD
频率范围:50Hz士5%,60Hz士5%
通讯波特率:1200bps
通讯方式:RS485/红外(可选功能)
通讯规约:DL/T 645-2007《多功能电能表通信规约》
电气参数正常工作电压:0.9Un~1.1Un
极限工作电压:0.8Un~1.15Un
电压线路功率消耗:≤2W和10VA
外控继电器可控制220VAC/2A回路
气候条件正常工作温度:-25℃~+60℃
极限工作温度:-40℃~+70℃
相对 湿度:≤+95%
机械参数外型尺寸:   290mm×170mm×85mm
安装尺寸:   240(256)mm×151mm


   型号规格对照表
型号类别精度等级额定电压标定电流
DTSY25三相四线1、23×220/380V3×5(20)A
3×5(40)A
3×5(60)A
3×10(40)A
3×10(60)A
3×20(80)A
0.5、1、23×220/380V3×1.5(6)A
3×57.7/100V3×0.3(1.2)A
3×1.5(6)A
DSSY25三相三线0.5、1、23×100V3×1.5(6)A


   型号命名与功能配置一览表
型号线制后缀分项功能
IC卡射频卡电价结算远程售电外控内控

DTSY25/

DSSY25

三相四线/

三相三线

D
-----
B-----
Y-----
J-----
1----
2-----

例:DTSY25 D2 三相四线电子式预付费电能表(IC卡、电量结算(默认)、内控)。

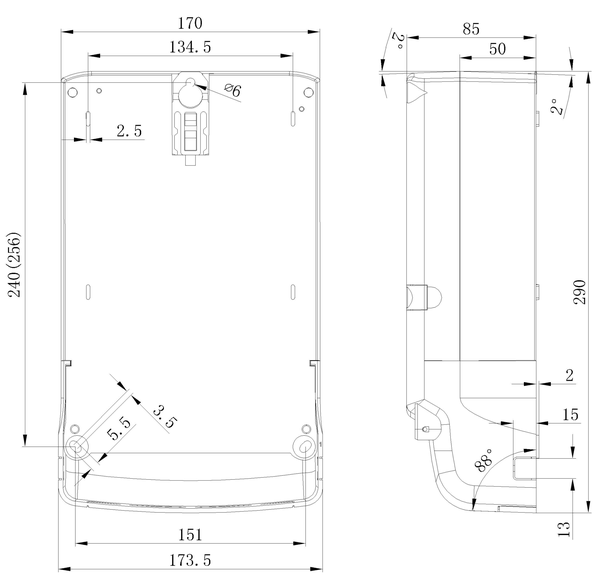

   安装尺寸图






   功能端子接线图

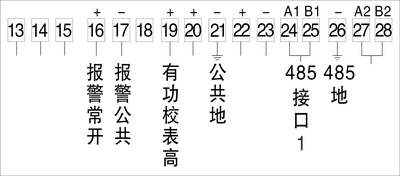

(内控式)电表功能端子接线图

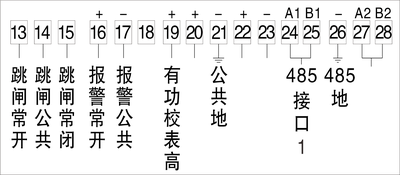

(外控式)电表功能端子接线图




   产品符合标准

GB/T 17215.321《交流电测量设备特殊要求 第21部分:静止式有功电能表(1级和2级)》

GB/T 17215.322《交流电测量设备特殊要求第22部分:静止式有功电能表(0.2S级和0.5S级)》

GB/T 17215.323《交流电测量设备特殊要求 第23部分:静止式无功电能表(2级和3级)》

GB/T 18460.3-2001《 IC卡预付费售电系统第3部分:预付费电度表国家标准的要求》

DL/T 614-2007《多功能电能表》
